شارژ کارتریج 117A اچ پی | بررسی تخصصی ساختار، چیپ و روش اصولی شارژ

کارتریج‌های HP 117A جزو نسل جدید کارتریج‌های لیزری رنگی چیپ‌دار هستند که در نگاه اول شاید ساده به نظر برسند، اما در عمل از نظر طراحی، مکانیک داخلی و رفتار نرم‌افزاری، تفاوت‌های مهمی با کارتریج‌های قدیمی اچ پی دارند.
شناخت این تفاوت‌ها، دقیقاً همان چیزی است که مرز بین یک شارژ معمولی و یک شارژ اصولی و ماندگار را مشخص می‌کند.

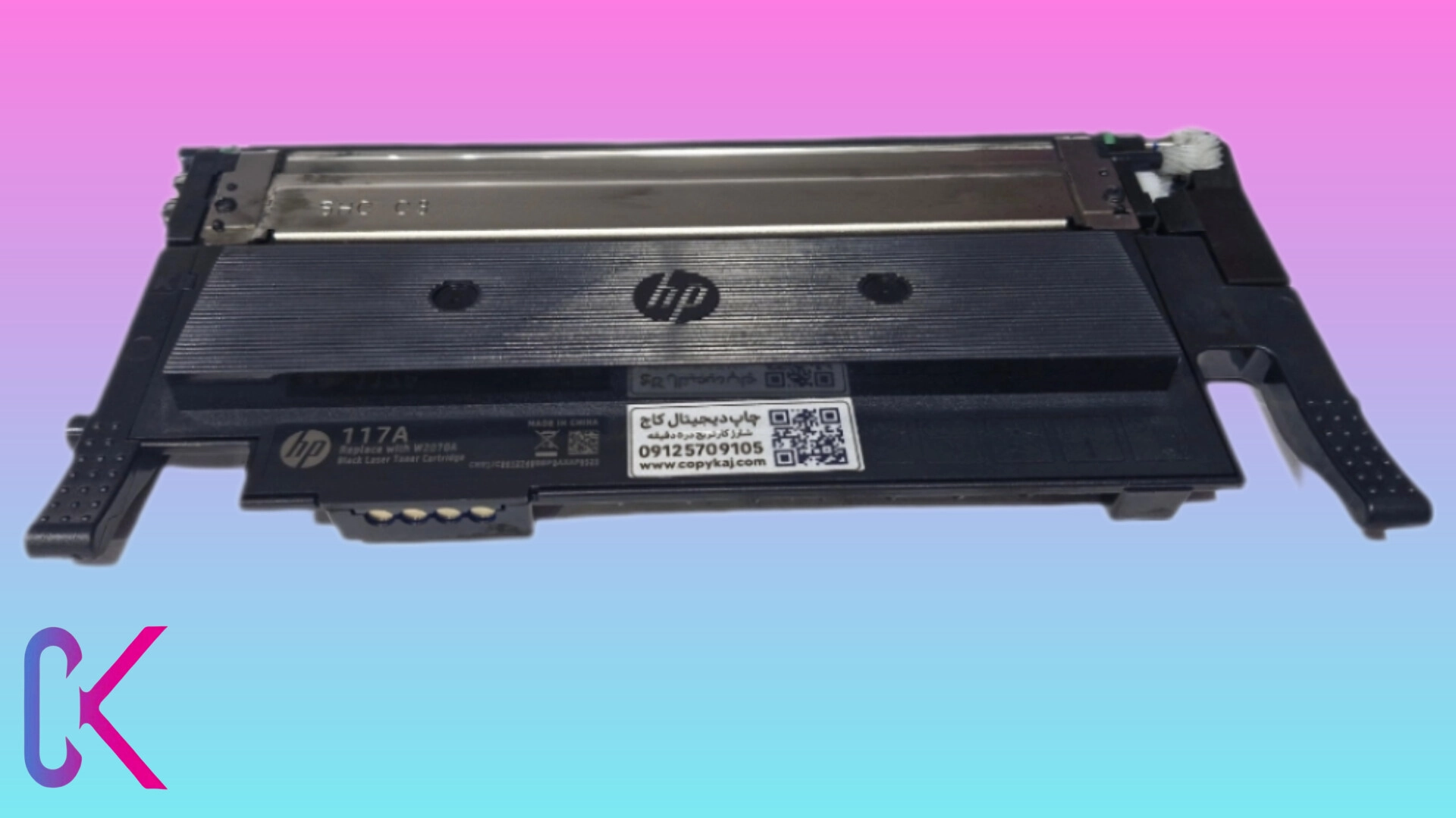

کارتریج 117A چیست و چه مدل‌هایی را شامل می‌شود؟

کارتریج 117A در واقع یک خانواده کامل چهاررنگ است که همه آن‌ها عدد 117 را دارند و فقط در کد نهایی متفاوت‌اند:

• W2070A – مشکی (Black)
• W2071A – آبی (Cyan)
• W2072A – زرد (Yellow)
• W2073A – قرمز (Magenta)

این کارتریج‌ها روی پرینترهای زیر استفاده می‌شوند:

• HP Color Laser 150a
• HP Color Laser 150nw
• HP Color Laser MFP 178nw
• HP Color Laser MFP 179fnw

ریشه طراحی 117A؛ چرا این کارتریج «سامسونگی» است؟

اگر ظاهر و ساختار کارتریج 117A برایتان آشناست، اشتباه نمی‌کنید.
این کارتریج‌ها از نظر مهندسی، ادامه مسیر کارتریج‌های سامسونگ هستند که بعد از خرید بخش پرینتر سامسونگ توسط HP، با برند اچ پی تولید شدند.

حتی طراحی خود دستگاه‌ها، یادآور پرینترهایی مثل:

• HP 135w
• HP 137w

است؛ دستگاه‌هایی که آن‌ها هم ریشه سامسونگی دارند و از نظر منطق مکانیکی، بسیار پایدارتر از برخی نسل‌های قدیمی HP هستند.

ترکیب سامسونگ و برادر؛ چرا 117A متفاوت عمل می‌کند؟

کارتریج 117A فقط سامسونگی نیست.
نحوه قرارگیری کارتریج‌ها در این پرینترها به‌صورت پله‌ای است؛ یعنی چیزی شبیه آنچه در بسیاری از پرینترهای Brother دیده می‌شود.

این طراحی پله‌ای یک مزیت مهم دارد:

• فشار مکانیکی روی درام‌ها یکنواخت‌تر است
• هم‌زمانی رنگ‌ها بهتر انجام می‌شود
• ضعف معروف برخی پرینترهای HP در درام مرکزی تکی برطرف شده است

حذف ضعف درام مرکزی؛ یک تغییر هوشمندانه

در برخی پرینترهای قدیمی HP، استفاده از درام مرکزی با لت چرخشی باعث مشکلاتی مثل:

• سایه انداختن
• ناهماهنگی رنگ
• افت کیفیت در چاپ‌های تیراژ بالا

در ساختار 117A:

• هر کارتریج نقش مستقل‌تری دارد
• سیستم انتقال تصویر پایدارتر است
• کیفیت چاپ در طول زمان یکنواخت‌تر باقی می‌ماند

سیستم دنده‌ها در کارتریج 117A؛ چرا شارژش حساس است؟

در سمت راست کارتریج 117A، مجموعه‌ای از دنده‌های متعدد قرار دارد. این دنده‌ها تزئینی نیستند؛ هرکدام وظیفه مشخصی دارند:

• یک دنده برای حرکت فوم رولر
• یک دنده برای همزن تونر
• دنده‌های دیگر برای هماهنگی انتقال تونر، درام و تصویر

به همین دلیل است که هرگونه شارژ غیراصولی، خیلی سریع باعث خرابی مکانیکی یا افت کیفیت چاپ می‌شود.

اشتباه رایج بازار؛ شارژ 117A با سوراخ‌کاری هویه

متأسفانه در بسیاری از مراکز، شارژ کارتریج 117A با سوراخ کردن بدنه توسط هویه (از بالا یا پایین) انجام می‌شود.
این روش شاید سریع باشد، اما مشکلات جدی ایجاد می‌کند:

• تونر قبلی به‌طور کامل تخلیه نمی‌شود
• ترکیب تونر جدید و قدیمی کیفیت چاپ را پایین می‌آورد
• بدنه کارتریج ضعیف می‌شود
• در بلندمدت به فوم، مگنت و دنده‌ها آسیب می‌رسد
•

روش اصولی شارژ کارتریج 117A در کپی کاج

در چاپ دیجیتال کپی کاج، شارژ این کارتریج به‌صورت کاملاً فنی انجام می‌شود:

• کارتریج به‌طور کامل باز می‌شود
• مخزن با جاروبرقی مخصوص تونر کاملاً تمیز می‌شود
• تونر سازگار با ساختار 117A داخل کارتریج ریخته می‌شود
• قطعات داخلی بررسی و تنظیم می‌گردند

نتیجه این روش، چاپ یکنواخت، بدون بک‌گراند و بدون ریزش تونر است؛ درست شبیه روز اول.

چیپ کارتریج 117A؛ چرا همیشه نیاز به تعویض ندارد؟

یکی از نکات مهم و کمتر گفته‌شده درباره 117A این است که:

در بسیاری از موارد، نیازی به تعویض چیپ نیست.

بعد از شارژ یا تعویض کارتریج:

1. از پنل دستگاه، وضعیت کارتریج را
2. از حالت Stop به Continue تغییر دهید
3. گزینه OK را بزنید

در این حالت، دستگاه بدون تعویض چیپ به کار ادامه می‌دهد؛ دقیقاً مشابه رفتاری که در پرینترهای
HP 107w و HP 111w دیده می‌شود.

تونر برگشتی در کارتریج 117A؛ یونیت درام یکپارچه و مدیریت تونر در پرینترهای سازگار

یکی از نکات کلیدی در کارتریج 117A، نحوه مدیریت تونر برگشتی و طراحی یونیت درام آن است. بسیاری از کاربران ممکن است سوال کنند: «تونر برگشتی این دستگاه به کجا می‌رود؟» پاسخ در طراحی پلکانی چهار کارتریج و یونیت درام بزرگ و مشترک در پرینترهای سازگار با کارتریج 117A نهفته است:

این چهار کارتریج روی هم به‌صورت پله‌ای (پلکانی) قرار دارند و پشت آن‌ها یک یونیت درام کامل و بزرگ تعبیه شده است.

درام این یونیت سبز رنگ و مستحکم است، مشابه درام کارتریج‌های 107 یا 106 اچ‌پی، اما بسیار بزرگتر و قطورتر می‌باشد.

میله یک‌تکه‌ای درام، درام را به‌صورت پایدار درون یونیت نگه می‌دارد و طراحی آن از خانواده سامسونگ برگرفته شده است.

تانک برگشتی بزرگ در زیر درام قرار دارد که در هنگام جداسازی بلید باید خالی شود.

💡 نکته مهم درباره تفاوت با کارتریج‌های تک درام:

در کارتریج‌هایی مانند 128A، هر کارتریج دارای درام مستقل است و می‌توان هر درام را جداگانه تعویض کرد. این امکان، کنترل کیفیت هر رنگ را مستقل و آسان می‌کند.

اما در کارتریج 117A، کل یونیت درام مشترک است و نمی‌توان هر کارتریج را جداگانه تعویض کرد. یعنی برای حفظ کیفیت چاپ، باید تمام یونیت درام تا پایان استفاده به‌صورت یکپارچه استفاده شود.

مزیت این طراحی: استحکام و دوام بسیار بالا، کاهش ریزش تونر و یکنواختی چاپ طولانی‌مدت

محدودیت آن: هزینه جایگزینی بالاتر نسبت به کارتریج‌های تک درام و عدم امکان کنترل جداگانه کیفیت هر رنگ

✅ نکته تکمیلی:

چون درام بسیار بزرگ است و از خانواده سامسونگ می‌باشد، و کارتریج‌های مشکی قبلی نیز بسیار خوب از این درام جواب داده‌اند، درام با کیفیت است و مشکلی ایجاد نمی‌کند.

در کنار کارتریج‌های این نوع پرینترها، یک مخزن برای تونر برگشتی وجود دارد که مقداری از تونر سوخته را در خود جمع می‌کند. این مخزن با درآوردن کارتریج‌ها قابل تخلیه است و می‌توان آن را در کیسه یا زباله خالی کرد.

اما برای عملکرد کاملاً اصولی و حفظ کیفیت چاپ طولانی‌مدت، لازم است تانک اصلی و بلید نیز تمیز شود؛ این کار نیاز به تکنسین حرفه‌ای دارد.

📌 نتیجه: طراحی یونیت درام در پرینترهای سازگار با 117A باعث می‌شود تونر برگشتی به‌صورت کنترل‌شده مدیریت شود و چاپ همیشه یکنواخت و پایدار باقی بماند، اما همه رنگ‌ها وابسته به همان یونیت درام مشترک هستند و تخلیه اصولی نیازمند تکنسین است.

سؤالات متداول درباره شارژ کارتریج 117A

کارتریج 117A چیست؟

کارتریج 117A یک کارتریج لیزری رنگی نسل جدید اچ‌پی است که در چهار رنگ مشکی، آبی، زرد و قرمز تولید می‌شود و روی پرینترهای HP Color Laser سری 150 و 17x استفاده می‌شود.

آیا کارتریج 117A ریشه سامسونگی دارد؟

بله، طراحی مکانیکی و ساختار داخلی کارتریج 117A برگرفته از نسل کارتریج‌های سامسونگ است که پس از واگذاری بخش پرینتر سامسونگ به HP، با برند اچ‌پی تولید شده‌اند.

چرا شارژ کارتریج 117A حساس است؟

به‌دلیل وجود دنده‌های متعدد، سیستم همزن تونر، فوم رولر فعال و طراحی پله‌ای، شارژ غیراصولی می‌تواند باعث خرابی مکانیکی و افت کیفیت چاپ شود.

آیا می‌توان کارتریج 117A را بدون تعویض چیپ شارژ کرد؟

در بسیاری از موارد بله. با تغییر وضعیت کارتریج از Stop به Continue در پنل دستگاه و تأیید با OK، پرینتر بدون تعویض چیپ به کار ادامه می‌دهد.

چرا شارژ با سوراخ‌کاری هویه برای 117A مناسب نیست؟

این روش باعث باقی ماندن تونر قدیمی، ترکیب تونرها، تضعیف بدنه و آسیب به فوم و دنده‌ها می‌شود و کیفیت چاپ را کاهش می‌دهد.

تفاوت روش شارژ کپی کاج با روش‌های معمول چیست؟

در کپی کاج، کارتریج 117A به‌صورت کامل باز شده، با جاروبرقی مخصوص تونر تمیز می‌شود و با تونر سازگار شارژ می‌گردد؛ بدون سوراخ‌کاری و همراه با تست نهایی چاپ.

هزینه شارژ کارتریج HP 117A:

هزینه شارژ کارتریج HP 117A در مجموعه «کپی کاج» با استفاده از تونر باکیفیت و نزدیک به فابریک (برند Max) در بهمن‌ماه ۱۴۰۴ مبلغ ۶۵۰ هزار تومان می‌باشد. در این فرآیند از تونر استاندارد و متناسب با این مدل استفاده می‌شود تا کیفیت چاپ، تراکم رنگ و طول عمر قطعات داخلی کارتریج حفظ گردد.

قابلیت شارژ مجدد کارتریج HP 117A:

به دلیل کیفیت مناسب فوم رولر و همچنین جدا بودن درام در ساختار این کارتریج، امکان شارژ آن به دفعات متعدد وجود دارد. در صورت انجام شارژ اصولی و استفاده از تونر استاندارد، این مدل کارتریج قابلیت شارژ بالا داشته و از نظر اقتصادی گزینه‌ای مقرون‌به‌صرفه محسوب می‌شود.
